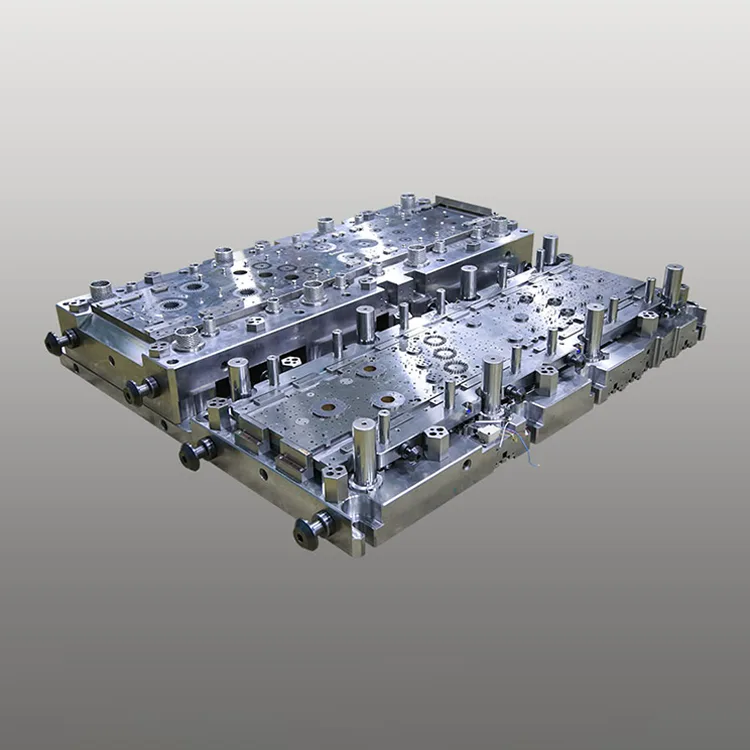

Trójrzędowa matryca progresywna do stojana i wirnika sprężarki klimatyzacji

Trójrzędowa matryca progresywna do stojana i wirnika sprężarki prądu przemiennego została zaprojektowana w celu zastąpienia tradycyjnych jedno-/dwurzędowych matryc progresywnych na liniach produkcyjnych HVAC na dużą skalę. Ta trójrzędowa matryca łączy 18–28 stanowisk tłoczenia w zwartej, sztywnej konstrukcji, umożliwiając jednoczesną produkcję trzech zestawów elementów stojana/wirnika na skok — potrajając wydajność produkcji przy jednoczesnym zachowaniu tolerancji wymiarowej na poziomie mikrona (± 0,003 mm) krytycznej dla wydajności magnetycznej sprężarki.

Zbudowana w oparciu o ponad 15-letnie doświadczenie firmy Deaote w zakresie precyzyjnej produkcji form dla branży HVAC, nasza trójrzędowa matryca progresywna jest wyposażona w odporny na zużycie stalowy rdzeń DC53/ASP23 z powłoką CrN (twardość ≥65 HRC), zapewniając trwałość ponad 1 000 000 uderzeń tłoczenia (3 razy dłuższą niż standardowe matryce) i stałą precyzję w całym cyklu produkcyjnym. Modułowa konstrukcja z szybkowymiennymi wkładami stemplowymi upraszcza konserwację i skraca przestoje, dzięki czemu idealnie nadaje się do całodobowych linii produkcji masowej sprężarek prądu przemiennego do użytku domowego (1–3 KM) i komercyjnych (3–10 KM).

Wyprodukowana zgodnie ze standardami jakości ISO 9001:2015 i IATF 16949, trójrzędowa matryca progresywna jest w pełni kompatybilna z szybkimi automatycznymi liniami do tłoczenia (80-150 uderzeń na minutę) i posiada zintegrowane systemy kontroli wizyjnej w matrycy do kontroli jakości w czasie rzeczywistym (wskaźnik wykrywania defektów ≥99,95%). Kompatybilny ze wszystkimi głównymi markami sprężarek klimatyzacji (Panasonic, Hitachi, Daikin, LG), bezproblemowo integruje się z globalnymi systemami produkcji komponentów HVAC, zmniejszając koszt produkcji na jednostkę o 40% w porównaniu z rozwiązaniami z matrycami jednorzędowymi.

Seria produktów

Seria DT-PD-AC1 (sprężarka klimatyzacji do użytku domowego)

Dokładność ±0,003 mm, żywotność 1 000 000 uderzeń, rdzenie stojana/wirnika o mocy 1–3 KM. Idealny do masowej produkcji sprężarek prądu przemiennego typu dzielonego i okiennego w budynkach mieszkalnych.

Seria DT-PD-AC2 (komercyjna sprężarka AC)

Dokładność ±0,005 mm, żywotność 800 000 uderzeń, rdzenie stojana/wirnika o mocy 3–10 KM. Nadaje się do centralnej klimatyzacji, jednostek dachowych i przemysłowej produkcji sprężarek klimatyzacji.

Seria niestandardowa DT-PD-AC (dostosowana do OEM)

Dopasowana dokładność wymiarowa (±0,002-0,008mm), niestandardowe stacje tłoczenia (12-32), kompatybilna ze stalą krzemową (35W250/50W470). Zaprojektowany do produkcji sprężarek OEM specyficznej dla marki.

Podstawowe zalety

1. Konstrukcja trzyrzędowa zapewniająca 200% wzrost wydajności produkcji

Zintegrowane trzy równoległe rzędy tłoczenia umożliwiają jednoczesną produkcję trzech identycznych lub mieszanych elementów stojana/wirnika na jeden skok, co trzykrotnie zwiększa wydajność w porównaniu z jednorzędowymi matrycami progresywnymi. Zoptymalizowany układ zagnieżdżania pasków materiału zmniejsza również ilość odpadów stali krzemowej o 20% (z 25% do 5%), znacząco obniżając koszty surowców – największy składnik kosztów w produkcji stojanów/wirników.

2. Precyzja na poziomie mikronów w zakresie wydajności magnetycznej sprężarki

5-osiowa obróbka CNC z dokładnością pozycjonowania ±0,0005 mm oraz wbudowane w matrycę laserowe systemy pomiarowe zapewniają tolerancję wymiarową komponentu na poziomie ±0,003 mm – krytyczną dla jednorodności szczeliny powietrznej stojana/wirnika (≤0,01 mm) i efektywności energetycznej sprężarki (COP ≥3,2). Stała precyzja eliminuje procesy szlifowania po tłoczeniu, poprawiając wydajność produkcji do 99,7%.

3. Bardzo długa żywotność dzięki materiałom o wysokiej twardości

Elementy rdzenia wykonane z DC53 (stal do pracy na zimno) i ASP23 (stal przeznaczona do metalurgii proszków) z powłoką CrN (twardość ≥65 HRC) zapewniają ponad 1 000 000 skoków tłoczenia – 3 razy dłużej niż standardowe matryce (300 000 uderzeń). Uszczelnione zbiorniki smaru i samosmarujące tuleje prowadzące wydłużają okresy międzyobsługowe do 250 000 cykli (w porównaniu z 50 000 w przypadku konwencjonalnych matryc).

4. Szybka i w pełni zautomatyzowana kompatybilność

Zoptymalizowana konstrukcja matrycy ze wzmocnionym rozkładem naprężeń umożliwia szybkie tłoczenie (80-150 uderzeń na minutę) i pełną integrację z automatycznymi systemami podawania, układania i pakowania materiałów. System kontroli wizyjnej w matrycy wykrywa zadziory (≤0,01 mm), odchylenia wymiarowe i wady powierzchni w czasie rzeczywistym, eliminując ręczną kontrolę jakości i zmniejszając ilość złomów do 0,05%.

5. Optymalizacja stali krzemowej pod kątem efektywności energetycznej

Specjalna konstrukcja krawędzi stempla minimalizuje naprężenia materiału stali krzemowej (35W250/50W470) i ​​zadziory na krawędziach, zachowując właściwości magnetyczne stali i poprawiając efektywność energetyczną sprężarki o 5-8%. Kompatybilny zarówno ze stalą krzemową o ziarnie zorientowanym (GO), jak i niezorientowanym (NGO), spełniając globalne standardy efektywności energetycznej HVAC (SEER ≥20, EER ≥14).

6. Modułowe dostosowywanie do różnorodnych wymagań sprężarek

Pełna personalizacja stanowisk tłoczenia (12-32), kompatybilność materiałowa (stal krzemowa 0,35-0,5 mm), wykończenie powierzchni (Ra ≤0,4μm) i tolerancja wymiarowa (±0,002-0,008mm). Opcjonalne funkcje obejmują nacinanie w matrycy, laminowanie w stosy i znakowanie laserowe w celu zapewnienia identyfikowalności komponentów – spełniając globalne wymagania OEM sprężarek klimatyzacji.

Dane techniczne

Scenariusze zastosowań

Progresywna matryca firmy Deaote do stojana i wirnika sprężarki prądu przemiennego została zaprojektowana dla światowych producentów komponentów HVAC w różnych sektorach:

● HVAC w budynkach mieszkalnych: Masowa produkcja rdzeni stojana/wirnika o mocy 1–3 KM do sprężarek dzielonych, okiennych i przenośnych sprężarek prądu przemiennego

● Komercyjne HVAC: Produkcja rdzeni stojana/wirnika o mocy 3–10 KM do centralnej klimatyzacji, jednostek dachowych i komercyjnych sprężarek chłodniczych

● Przemysłowe systemy HVAC: niestandardowe tłoczenie wytrzymałych rdzeni stojana/wirnika do przemysłowych agregatów chłodniczych, procesowych systemów chłodzenia i morskich sprężarek prądu przemiennego

● Produkcja sprężarek OEM: niestandardowe rozwiązania matrycowe dla globalnych producentów OEM sprężarek klimatyzacji (Panasonic, Hitachi, Daikin, LG, Carrier) do produkcji komponentów dostosowanych do danej marki

O Deaote'u

Nasza matryca progresywna o zmiennym rzędzie do stojana i wirnika sprężarki prądu przemiennego została opracowana w naszym dedykowanym laboratorium badawczo-rozwojowym w zakresie form HVAC, wykorzystując zaawansowaną 5-osiową obróbkę CNC, precyzyjne technologie EDM i tekstury laserowe, aby osiągnąć precyzję na poziomie mikronów. Świadczymy kompleksowe usługi dostosowywania — od projektowania matryc i prototypowania po instalację na miejscu i globalne wsparcie techniczne — zapewniając, że nasze rozwiązania spełniają wymagania produkcyjne na dużą skalę światowych producentów sprężarek prądu przemiennego.

Dążąc do „precyzji w każdym skoku, wydajności w produkcji masowej”, Deaote inwestuje 18% rocznych przychodów w badania i rozwój w celu opracowania wysokowydajnych matryc progresywnych nowej generacji. Nasz zakład produkcyjny posiadający certyfikaty ISO 9001:2015 i IATF 16949 oraz globalna sieć serwisowa zapewniają szybki czas reakcji (≤48 godzin) i lokalne wsparcie techniczne, co czyni nas zaufanym partnerem producentów komponentów sprężarek klimatyzacji na całym świecie.
