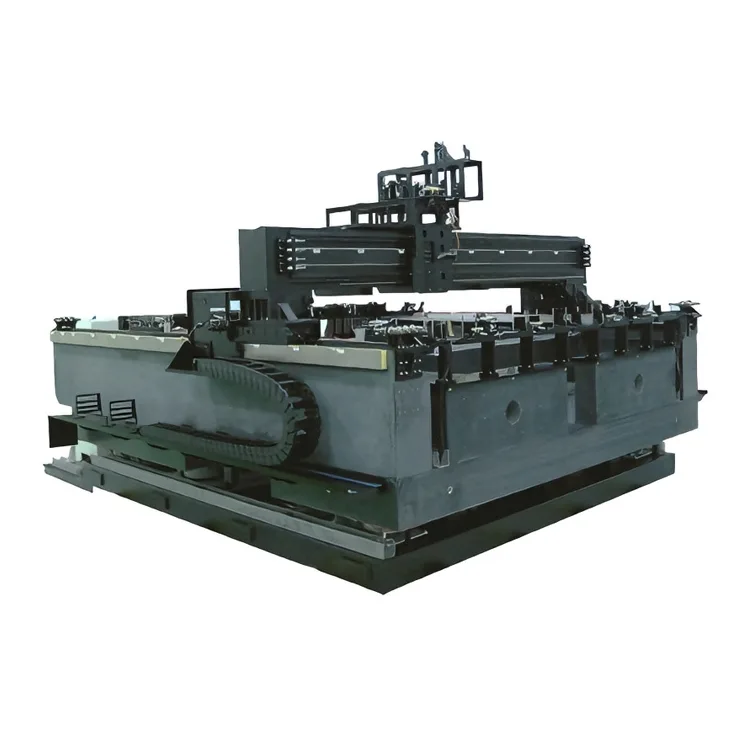

Wykrywanie i naprawa LCD 10,5G

Zbudowana w oparciu o ponad 15-letnie doświadczenie firmy Deaote w zakresie precyzyjnych form i produkcji komponentów ruchu na dużą skalę, konstrukcja z dwoma napędami eliminuje deformację momentu obrotowego w jednej osi i zapewnia jednolity ruch na całej powierzchni wykrywania i naprawy wyświetlacza LCD 10,5G (3,37 m × 2,94 m). Platforma posiada stabilizowaną termicznie granitową podstawę i aktywny system antywibracyjny, utrzymujący dokładność pozycjonowania (powtarzalność ± 2 μm) nawet podczas ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu w pomieszczeniach czystych LCD (klasa 1000). Kompatybilny z systemami zautomatyzowanej kontroli optycznej (AOI), narzędziami do naprawy laserowej i robotami naprawczymi sterowanymi wizyjnie, umożliwia bezproblemową integrację z liniami produkcyjnymi LCD 10,5G w celu poprawy wydajności paneli i zmniejszenia ilości złomu.

Zoptymalizowany pod kątem kontroli i napraw, wykrywacz i naprawa LCD 10,5G obsługuje konfigurowalne zakresy przesuwu (oś X: do 4000 mm, oś Y: do 3500 mm) i wysoką wydajność dynamiczną (maksymalna prędkość: 1,2 m/s, przyspieszenie: 0,8 G), aby spełnić wymagania dotyczące przepustowości masowej produkcji wyświetlaczy LCD. Jego modułowa konstrukcja umożliwia tworzenie dostosowanych rozwiązań – w tym modułów podnośnika osi Z do pozycjonowania narzędzi naprawczych i obrotu osi Theta (dokładność ± 0,005°) do wyrównywania panelu – co czyni go idealnym rdzeniem ruchu dla producentów paneli LCD 10,5G, którzy chcą poprawić kontrolę jakości i obniżyć koszty produkcji.

Podstawowe zalety

1. Architektura z dwoma napędami zapewniająca stabilność dużych rozmiarów 10,5G

Wyposażona w symetryczne, podwójne napędy silników liniowych na osiach X/Y, platforma eliminuje skośność ruchu i deformację momentu obrotowego, powszechne w wielkogabarytowych systemach ruchu z jednym napędem. Zapewnia to jednolitą prędkość i pozycjonowanie w całym procesie wykrywania i naprawy wyświetlaczy LCD 10,5G z kontrolą płaskości ≤5μm/m – co ma kluczowe znaczenie dla spójnego wykrywania defektów i naprawy pikseli na dużych podłożach wyświetlaczy.

2. Precyzja na poziomie mikronów podczas kontroli/naprawy wyświetlaczy LCD

Zintegrowane enkodery liniowe o wysokiej rozdzielczości (rozdzielczość 0,1 μm) i algorytmy kompensacji położenia w czasie rzeczywistym zapewniają dokładność powtarzania pozycjonowania ± 2 μm i dokładność absolutną ± 5 μm dla osi X/Y. Umożliwia to precyzyjne namierzanie defektów subpikseli (rozmiar ≤5 μm) podczas wykrywania i naprawy wyświetlaczy LCD 10,5G, redukując liczbę fałszywych detekcji i zapewniając niezawodną naprawę pikseli (martwych pikseli, jasnych punktów, korekcji defektów linii) przy zerowym uszkodzeniu sąsiednich pikseli.

3. Wysoka wydajność i duża prędkość

Zaprojektowana do obsługi dużych obciążeń (≤500 kg), łącznie z narzędziami do wykrywania i naprawy wyświetlaczy LCD 10,5 G, platforma osiąga maksymalną prędkość ruchu 1,2 m/s i przyspieszenie 0,8 G, co równoważy wysoką przepustowość (do 60 paneli na godzinę) ze stabilnością wymaganą do precyzyjnych prac naprawczych. Konstrukcja prowadnicy z łożyskiem powietrznym eliminuje tarcie mechaniczne, zapewniając płynny ruch i wydłużając żywotność (MTBF ≥25 000 godzin).

4. Konstrukcja stabilna termicznie i antywibracyjna

Zbudowana na bazie naturalnego granitu (współczynnik rozszerzalności cieplnej ≤0,5×10⁻⁶/℃) i aktywnym systemie izolacji drgań, platforma minimalizuje dryft pozycyjny spowodowany wahaniami temperatury (≤0,3μm/℃) i zewnętrznymi wibracjami fabrycznymi. Ta stabilność zapewnia stałą jakość kontroli/napraw w długich seriach produkcyjnych, co jest krytycznym wymogiem w przypadku wysokowydajnej produkcji wyświetlaczy LCD 10,5G.

5. Bezproblemowa integracja z systemami produkcyjnymi LCD

Kompatybilna ze standardowymi protokołami komunikacyjnymi (EtherCAT, PROFINET, Modbus TCP) i fabrycznymi systemami MES LCD, platforma bezproblemowo integruje się ze sprzętem AOI, narzędziami do naprawy laserowej i zautomatyzowanymi systemami transportu materiałów (AMHS). Suzhou Deoute zapewnia pełną personalizację interfejsów sterowania i profili ruchu, aby dopasować je do istniejących przepływów pracy na linii produkcyjnej LCD 10,5G, redukując czas integracji i przestoje.

6. Konstrukcja przyjazna dla pomieszczeń czystych i konserwacji

Zaprojektowana do pracy w pomieszczeniach czystych z wyświetlaczem LCD klasy 1000, platforma posiada uszczelnione obudowy silników liniowych i cyrkulację powietrza z filtrem HEPA, aby zapobiec wytwarzaniu cząstek (emisja cząstek ≤0,1 μm). Bezsmarowe komponenty łożysk powietrznych i modułowa konstrukcja zmniejszają wymagania konserwacyjne, a części łatwo wymienialne są dostępne do serwisowania na miejscu, co minimalizuje przestoje produkcyjne na liniach produkcyjnych LCD 24/7.

Dane techniczne

Scenariusze zastosowań

Nasza platforma ruchu z dwoma napędami, zaprojektowana do wykrywania i naprawy wyświetlaczy LCD 10,5G, jest szeroko stosowana w następujących procesach o wysokiej precyzji:

● Kontrola optyczna LCD 10,5G: automatyczna kontrola optyczna (AOI) defektów pikseli, ustawienia polaryzatora i płaskości podłoża szklanego w przypadku wielkoformatowych paneli telewizyjnych

● Naprawa pikseli LCD: Laserowa naprawa martwych pikseli, jasnych punktów i defektów linii w panelach LCD 10,5G (kompatybilna z korekcją wiązania COG/FOG)

● Przycinanie krawędzi panelu: Precyzyjne przycinanie nadmiaru materiału szklanego/podłoża w przypadku paneli LCD 10,5G w celu spełnienia specyfikacji ostatecznego rozmiaru

● Wyrównanie modułu podświetlenia: Precyzyjne pozycjonowanie jednostek podświetlenia (BLU) i układów LED do montażu wielkoformatowych paneli LCD

● Weryfikacja kontroli jakości: Kontrola po naprawie i weryfikacja paneli LCD 10,5G w celu zapewnienia zgodności z branżowymi standardami jakości

O Deaote'u

Suzhou Deaote Precision Mould Co., Ltd. jest wiodącym przedsiębiorstwem high-tech specjalizującym się w badaniach i rozwoju, produkcji i sprzedaży wielkogabarytowych precyzyjnych platform ruchomych, niestandardowych form i komponentów do produkcji wyświetlaczy. Dzięki ponad 15-letniemu doświadczeniu w precyzyjnej produkcji i wielkogabarytowym sterowaniu ruchem obsługujemy klientów na całym świecie w sektorach LCD/OLED, półprzewodników i automatyki przemysłowej w Azji, Europie i Ameryce Północnej.

Nasza niezwykle duża platforma ruchu z dwoma napędami wykorzystuje nasze podstawowe kompetencje w zakresie projektowania systemów ruchu o dużej wytrzymałości i precyzyjnej inżynierii konstrukcyjnej, aby sprostać wyjątkowym wyzwaniom związanym z produkcją wyświetlaczy LCD 10,5 G. Zapewniamy kompleksowe rozwiązania — od niestandardowego projektu platformy i prototypowania po instalację na miejscu, kalibrację i dożywotnią pomoc techniczną — dzięki czemu nasze produkty spełniają najsurowsze standardy branżowe w zakresie precyzji i niezawodności w produkcji wyświetlaczy wielkoformatowych.

Działając zgodnie z zasadą „Precyzja napędza postęp, innowacja tworzy wartość”, Deaote posiada certyfikat ISO 9001:2015 i inwestuje 15% rocznych przychodów w badania i rozwój w celu opracowania rozwiązań ruchowych nowej generacji dla branży wyświetlaczy. Nasza globalna sieć serwisowa zapewnia szybki czas reakcji (≤48 godzin) i lokalne wsparcie techniczne dla naszych międzynarodowych klientów zajmujących się produkcją wyświetlaczy LCD.
