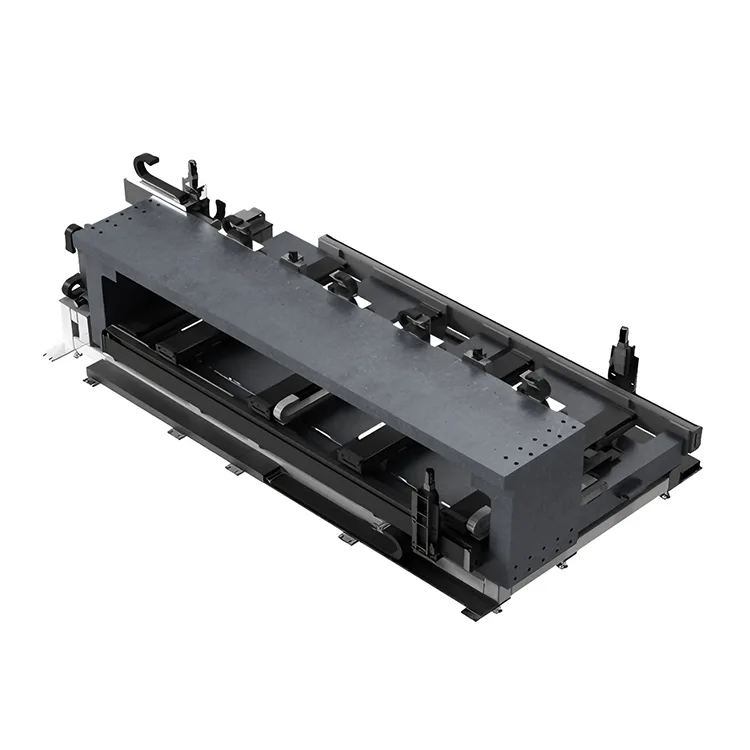

Wieloosiowa precyzyjna platforma ruchu

Nasza wieloosiowa precyzyjna platforma ruchu łączy podstawy ze stopu aluminium lub granitu o wysokiej sztywności, precyzyjne prowadnice liniowe, wysokowydajne serwomotory i absolutne enkodery optyczne, aby osiągnąć dokładność pozycjonowania ± 0,5 µm i powtarzalność ± 0,1 µm. Zaprojektowane do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu w środowiskach przemysłowych, nasze platformy ruchu charakteryzują się modułową konstrukcją, łatwą integracją i zaawansowanymi algorytmami sterowania ruchem, aby zapewnić precyzyjne i niezawodne pozycjonowanie w najbardziej wymagających zastosowaniach automatyki.

● Niestandardowe etapy ruchu w 2–6 osiach, zaprojektowane zgodnie z dokładnymi wymaganiami aplikacji i specyfikacjami CAD

● Submikronowa dokładność pozycjonowania (±0,5 µm) z powtarzalnością na poziomie nanometrów (±0,1 µm) do zastosowań o krytycznej precyzji

● Modułowa konstrukcja z wymiennymi komponentami ułatwia dostosowywanie i konserwację

● Zaawansowane algorytmy sterowania ruchem z technologią antywibracyjną zapewniającą wyjątkowo stabilne pozycjonowanie

● Produkcja posiadająca certyfikat ISO 9001:2015 z pełną kontrolą jakości i identyfikowalnością

Kluczowe funkcje i podstawowe zalety

Konstrukcja mechaniczna o dużej sztywności

Nasza wieloosiowa precyzyjna platforma ruchu jest wykonana z wytrzymałego stopu aluminium (6061-T6) lub granitu, co zapewnia wyjątkową sztywność konstrukcyjną i minimalne odkształcenie termiczne. Modułowa konstrukcja pozwala na łatwą konfigurację systemów 2-6 osiowych, a precyzyjnie obrobione komponenty zapewniają równoległość i prostopadłość w ciągu 5 sekund łukowych, co zapewnia optymalną dokładność ruchu.

Zaawansowany system kontroli ruchu

Zintegrowane z wysokowydajnymi serwomotorami, precyzyjnymi śrubami kulowymi lub silnikami liniowymi i absolutnymi enkoderami optycznymi (rozdzielczość 1 nm), nasze wieloosiowe stopnie zapewniają płynny, precyzyjny ruch z dokładnością poniżej mikrona. Zastrzeżone oprogramowanie do sterowania ruchem obejmuje optymalizację ścieżki, tłumienie drgań i algorytmy kompensacji błędów w czasie rzeczywistym.

Niezawodność na poziomie przemysłowym

Każda wieloosiowa precyzyjna platforma ruchu jest zbudowana do pracy 24 godziny na dobę, 7 dni w tygodniu w środowiskach przemysłowych, ze stopniem ochrony IP65, uszczelnionymi prowadnicami liniowymi i komponentami odpornymi na wysoką temperaturę. Solidna konstrukcja zapewnia MTBF (średni czas między awariami) wynoszący ponad 20 000 godzin przy minimalnych wymaganiach konserwacyjnych.

Dane techniczne

Specyfikacje mechaniczne

● Materiał podstawowy: stop aluminium 6061-T6 / czarny granit (00°C)

● System prowadnic: Precyzyjne liniowe prowadnice rolkowe/łożyska powietrzne

● Układ napędowy: serwomotory ze śrubami kulowymi/silnikami liniowymi

● Sprzężenie zwrotne: Absolutne enkodery optyczne (rozdzielczość 1 nm)

● Stopień ochrony: standard IP65 (opcjonalnie IP67)

Specyfikacje środowiskowe i operacyjne

● Temperatura pracy: 0-40°C (opcjonalna kompensacja temperatury)

● Wilgotność: 10-90% RH (bez kondensacji)

● Izolacja wibracji: Opcje pasywnej/aktywnej kontroli wibracji

● Zasilanie: 200-240 V AC, 50/60 Hz, 1 faza/3 faza

● Interfejs sterowania: EtherCAT / Modbus / TCP/IP / Analog

Zastosowania wieloosiowego etapu ruchu

Automatyka Przemysłowa

Automatyka i robotyka przemysłowa

● Precyzyjne systemy pick-and-place do montażu komponentów elektronicznych

● Zautomatyzowane systemy testowania i kontroli komponentów samochodowych

● Systemy pozycjonowania obrabiarek CNC z synchronizacją wieloosiową

● Pozycjonowanie efektora końcowego ramienia robota z precyzyjnym sterowaniem w 6 osiach

Produkcja półprzewodników

Półprzewodniki i elektronika

● Systemy obsługi i pozycjonowania płytek do produkcji półprzewodników

● Inspekcja i testowanie płytek PCB z precyzyjnym pozycjonowaniem w wielu osiach

● Pakowanie i łączenie chipów LED z dokładnością poniżej mikrona

● Systemy ustawiania i łączenia włókien optycznych

Medyczne i naukowe

Urządzenia medyczne i badania naukowe

● Produkcja i montaż urządzeń medycznych z zachowaniem wysokiej precyzji pozycjonowania

● Systemy obrazowania biomedycznego z wieloosiowym pozycjonowaniem próbek

● Sprzęt do chirurgii laserowej z 6-osiowym sterowaniem ruchem

● Sprzęt do badań naukowych do testowania i charakteryzowania materiałów
