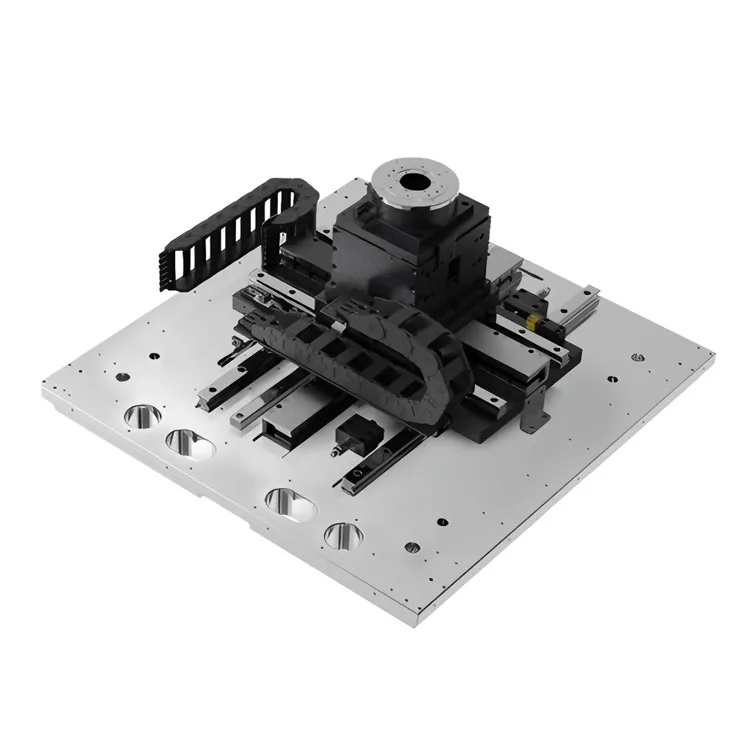

Testowanie płytek 6 lub 8 cali

Testowanie płytek półprzewodnikowych 6 lub 8 cali firmy Deaote zostało zaprojektowane tak, aby spełnić rygorystyczne wymagania testów na poziomie płytek — w tym dokładność pozycjonowania poniżej mikrona, stabilną kontrolę siły kontaktowej i kompatybilność z różnymi typami płytek — ta stacja sond integruje zaawansowane systemy kontroli ruchu, technologię uchwytu próżniowego i konstrukcję antywibracyjną, aby zapewnić niezawodne, powtarzalne działanie w zakresie charakteryzacji elektrycznej, testów parametrycznych i testowania niezawodności płytek półprzewodnikowych.

Zbudowana w oparciu o dziesięciolecia doświadczenia firmy Deaote w zakresie precyzyjnej produkcji form i elementów ruchu, stacja sond do testowania płytek o średnicy 6 lub 8 cali posiada sztywną, stabilną termicznie granitową podstawę i ultraprecyzyjny stolik XY, ​​zapewniający wyrównanie na poziomie mikronów pomiędzy kartami sond i matrycami płytek. Jest kompatybilny z szeroką gamą kart sond (pionowych, wspornikowych, MEMS) i sprzętu testującego (systemy ATE, analizatory parametryczne), dzięki czemu nadaje się zarówno do badań i rozwoju, jak i do testowania na dużą skalę produkcji chipów logicznych, chipów pamięci, półprzewodników mocy i urządzeń optoelektronicznych.

Modułowa konstrukcja stacji sond do testowania płytek 6 lub 8 cali umożliwia łatwe dostosowanie do specyficznych wymagań testowych, w tym opcje uchwytów z kontrolowaną temperaturą (-40 ℃ do 150 ℃) do testowania w wysokich/niskich temperaturach, zautomatyzowaną obsługę płytek w celu uzyskania wysokiej wydajności produkcji oraz bezproblemową integrację z systemami gromadzenia danych. Nasze rozwiązanie pomaga producentom półprzewodników i laboratoriom testowym poprawić dokładność testów, zmniejszyć liczbę fałszywych awarii i zwiększyć ogólną wydajność testów.

Podstawowe zalety

1. Submikronowa dokładność pozycjonowania

Wyposażona w enkoder liniowy o wysokiej rozdzielczości ze sprzężeniem zwrotnym w pętli zamkniętej (rozdzielczość 0,05 μm) i łożyskowany w powietrzu stolik XY, ​​stacja sondy osiąga dokładność powtarzalnego pozycjonowania ± 0,5 μm i dokładność absolutnego pozycjonowania ± 1 μm przy ustawianiu płytek. Zapewnia to precyzyjny kontakt pomiędzy igłami sondy a płytkami waflowymi (dokładność styku ≤1 μm), eliminując błędy testowe spowodowane niewspółosiowością i zapewniając wiarygodne wyniki charakterystyki elektrycznej.

2. Stabilna kontrola siły kontaktowej

Zintegrowany piezoelektryczny napęd ceramiczny i system wykrywania siły umożliwiają precyzyjną kontrolę siły nacisku sondy (0,1 g do 50 g na igłę) przy równomiernym rozłożeniu siły na karcie sondy. Zapobiega to uszkodzeniu płytki waflowej (zarysowaniu, rozwarstwieniu) i zapewnia stałą rezystancję styków elektrycznych, co jest krytyczne w zastosowaniach do testowania płytek o małej mocy i wysokiej częstotliwości.

3. Konstrukcja stabilna termicznie i antywibracyjna

Zbudowana na podstawie z naturalnego granitu (bardzo niski współczynnik rozszerzalności cieplnej ≤0,5×10⁻⁶/℃) i aktywnym systemie antywibracyjnym, stacja sondy minimalizuje dryft położenia spowodowany wahaniami temperatury i wibracjami zewnętrznymi. Uchwyt stabilizowany temperaturą (stabilność temperaturowa ± 0,1 ℃) zapewnia ponadto spójne warunki testowania, niezbędne do wysoce precyzyjnych testów parametrycznych półprzewodników.

4. Kompatybilność i elastyczność płytek 6/8 cala

Stacja sond do testowania płytek 6 lub 8 cali umożliwia płynne przełączanie pomiędzy rozmiarami płytek 6 i 8 cali za pomocą regulowanego uchwytu podciśnieniowego i prowadnic do wyrównywania płytek, bez konieczności wymiany osprzętu na zamówienie. Jest kompatybilny z różnymi typami płytek (krzem, GaAs, SiC, GaN) i grubościami (100 μm do 775 μm), dostosowując się do różnorodnych potrzeb w zakresie testowania półprzewodników (logika, pamięć, urządzenia mocy, optoelektronika).

5. Wysoka przepustowość i łatwa obsługa

Zoptymalizowane algorytmy sterowania ruchem umożliwiają szybki ruch stołu półprzewodnikowego (maksymalna prędkość 100 mm/s) i szybkie pozycjonowanie matrycy do matrycy (czas ustalania ≤50 ms), wspierając testowanie z dużą wydajnością (do 2000 matryc na godzinę). Intuicyjny ekran dotykowy HMI i kompatybilne oprogramowanie (interfejsy GPIB, USB, Ethernet) umożliwiają łatwą integrację z systemami ATE i zautomatyzowane przepływy pracy podczas testowania, redukując czas szkolenia operatorów i liczbę błędów ludzkich.

6. Niskie koszty utrzymania i długa żywotność

Stopień z łożyskiem powietrznym i bezdotykowe mechanizmy napędowe eliminują zużycie mechaniczne, zmniejszając częstotliwość konserwacji i wydłużając żywotność (MTBF ≥30 000 godzin). Zamknięta konstrukcja z systemem filtracji HEPA zapobiega zanieczyszczeniu pyłem płytek i kart sond, a stopień ochrony IP54 zapewnia niezawodną pracę w pomieszczeniach czystych (klasa 1000/100).

Dane techniczne

Scenariusze zastosowań

Zaprojektowana wyłącznie do testowania płytek 6/8 cala, nasza stacja sond jest szeroko stosowana w następujących zastosowaniach do testowania półprzewodników:

● Testowanie parametryczne: charakterystyka DC/AC układów logicznych, układów pamięci (DRAM, NAND) i półprzewodników mocy (MOSFET, IGBT)

● Testowanie niezawodności: Cykle w wysokiej/niskiej temperaturze, testy wypalania i testy żywotności urządzeń półprzewodnikowych

● Testowanie urządzeń optoelektronicznych: testowanie diody laserowej (LD), fotodiody (PD) i poziomu płytki LED

● Testowanie złożonych półprzewodników: testowanie płytek GaAs, SiC i GaN dla urządzeń RF i mocy

● Badania i rozwój oraz produkcja małoseryjna: Prototypowanie i testowanie walidacyjne nowych projektów półprzewodników

O Deaote'u

Suzhou Deaote Precision Mould Co., Ltd. jest wiodącym przedsiębiorstwem high-tech specjalizującym się w badaniach i rozwoju, produkcji i sprzedaży precyzyjnych form, precyzyjnych komponentów ruchu oraz niestandardowego sprzętu do testowania półprzewodników. Dzięki ponad 15-letniemu doświadczeniu w produkcji precyzyjnej obsługujemy klientów na całym świecie w sektorach półprzewodników, elektroniki i automatyki przemysłowej.

Nasza stacja sond do testowania płytek półprzewodnikowych o średnicy 6 lub 8 cali wykorzystuje naszą podstawową technologię precyzyjnych form i wiedzę specjalistyczną w zakresie kontroli ruchu, aby sprostać wyjątkowym wyzwaniom związanym z testowaniem płytek półprzewodnikowych. Zapewniamy kompleksowe rozwiązania, od niestandardowego projektu stacji pomiarowej po instalację na miejscu, kalibrację i wsparcie posprzedażowe, zapewniając, że nasze produkty spełniają najwyższe standardy precyzji, niezawodności i wydajności.

Zaangażowana w zasadę „Precyzja napędza postęp, innowacja tworzy wartość”, Suzhou Deaote przestrzega rygorystycznych systemów zarządzania jakością (certyfikat ISO 9001:2015) i ciągłych inwestycji w badania i rozwój, dostarczając rozwiązania testowe, które pomagają naszym klientom zachować konkurencyjność w szybko rozwijającej się branży półprzewodników.
