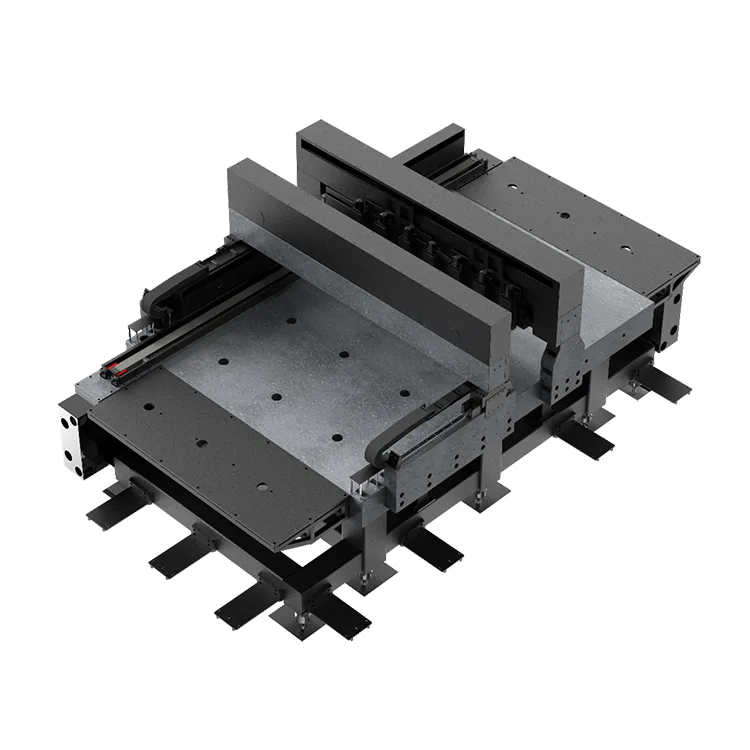

Testowanie platformy do ćwiczeń

Nasze platformy do ćwiczeń testowych łączą ramy konstrukcyjne o wysokiej sztywności, precyzyjne prowadnice liniowe, wysokowydajne serwonapędy i zaawansowane enkodery optyczne, aby osiągnąć dokładność pozycjonowania ± 0,5 µm i powtarzalność ± 0,1 µm. Zaprojektowane z myślą o bezproblemowej integracji z systemami wizyjnymi, skanerami laserowymi i sondami dotykowymi, nasze platformy ruchu charakteryzują się wyjątkowo niskim poziomem wibracji, krótkim czasem ustalania (≤50 ms) i programowalnymi profilami ruchu, aby zapewnić precyzyjne i niezawodne pozycjonowanie w celu zapewnienia 100% kontroli jakości i pomiarów.

● Niestandardowa platforma do ćwiczeń testowych, zaprojektowana zgodnie z dokładnymi wymaganiami aplikacji i specyfikacjami CAD

● Submikronowa dokładność pozycjonowania (±0,5 µm) z powtarzalnością na poziomie nanometrów w przypadku krytycznych zadań inspekcyjnych

● Konstrukcja o bardzo niskim poziomie wibracji z aktywnym tłumieniem, zapewniająca obrazowanie i pomiary w wysokiej rozdzielczości

● Bezproblemowa integracja z systemami wizyjnymi, skanerami laserowymi i sprzętem NDT

● Produkcja posiadająca certyfikat ISO 9001:2015 z pełną kontrolą jakości i identyfikowalnością

Kluczowe funkcje i podstawowe zalety

Konstrukcja mechaniczna o wysokiej stabilności

Nasza platforma do ćwiczeń testowych jest wyposażona w podstawy ze stopu aluminium lub granitu o wysokiej wytrzymałości ze zintegrowanymi systemami izolacji drgań, zapewniającymi wyjątkową stabilność podczas kontroli w wysokiej rozdzielczości. Symetryczna konstrukcja konstrukcyjna minimalizuje dryft termiczny i zapewnia równomierny rozkład obciążenia, podczas gdy precyzyjnie obrobione komponenty zachowują równoległość i prostopadłość w ciągu 3 sekund łukowych, co zapewnia optymalną dokładność kontroli.

Zaawansowany system kontroli ruchu

Zintegrowane z wysokowydajnymi serwomotorami, precyzyjnymi śrubami kulowymi lub silnikami liniowymi i absolutnymi enkoderami optycznymi (rozdzielczość 1 nm), nasze stopnie kontrolne zapewniają płynny, precyzyjny ruch z dokładnością poniżej mikrona. Zastrzeżone oprogramowanie do sterowania ruchem obejmuje optymalizację ścieżki, tłumienie drgań i kompensację błędów w czasie rzeczywistym, zapewniając szybkie i stabilne pozycjonowanie podczas cykli inspekcji.

Bezproblemowa integracja systemu

Każda platforma do ćwiczeń testowych została zaprojektowana z myślą o łatwej integracji z systemami wizyjnymi, skanerami laserowymi, sondami dotykowymi i sprzętem NDT. Modułowa konstrukcja obejmuje standardowe interfejsy montażowe (zgodne z normą ISO 9001), wiele protokołów komunikacyjnych (EtherCAT, Modbus, TCP/IP) i konfigurowalne interfejsy API oprogramowania w celu szybkiej integracji z istniejącymi przepływami pracy inspekcji przy minimalnych przestojach.

Dane techniczne

Specyfikacje mechaniczne

● Materiał podstawowy: stop aluminium 6061-T6 / czarny granit (00°C)

● System prowadnic: Precyzyjne liniowe prowadnice rolkowe/łożyska powietrzne

● Układ napędowy: serwomotory ze śrubami kulowymi/silnikami liniowymi

● Sprzężenie zwrotne: Absolutne enkodery optyczne (rozdzielczość 1 nm)

● Izolacja drgań: Aktywne/pasywne systemy tłumienia

Specyfikacje środowiskowe i operacyjne

● Temperatura pracy: 18-22°C (opcjonalna stabilizacja temperatury)

● Wilgotność: 30-70% RH (bez kondensacji)

● Zgodność z pomieszczeniami czystymi: standard klasy 1000 (ISO klasa 6).

● Zasilanie: 200-240 V AC, 50/60 Hz, 1 faza/3 faza

● Interfejs sterowania: EtherCAT / Modbus / TCP/IP / analogowe / cyfrowe wejścia/wyjścia

Zastosowania na etapie kontroli ruchu

Przemysłowa kontrola jakości

● Zautomatyzowana kontrola wizualna komponentów samochodowych i precyzyjnie obrobionych części

● Pomiary wymiarowe i kontrola jakości komponentów lotniczych

● Wykrywanie defektów powierzchni i pomiar chropowatości części metalowych

● 100% inspekcja komponentów elektronicznych i płytek drukowanych na linii produkcyjnej

Kontrola optyczna i metrologia

● Inspekcja optyczna wysokiej rozdzielczości płytek i chipów półprzewodnikowych

● Metrologia i kalibracja precyzyjnych elementów optycznych i soczewek

● Inspekcja mikroskopowa mikroelektroniki i urządzeń MEMS

● Systemy profilowania powierzchni 3D i pomiarów topografii

Badania nieniszczące (NDT)

● Testowanie ultradźwiękowe krytycznych elementów konstrukcyjnych z precyzyjnym pozycjonowaniem

● Inspekcja rentgenowska i tomografia komputerowa zespołów elektronicznych i wyrobów medycznych

● Termowizja i inspekcja w podczerwieni systemów elektronicznych

● Kontrola magnetyczno-proszkowa komponentów motoryzacyjnych i lotniczych
